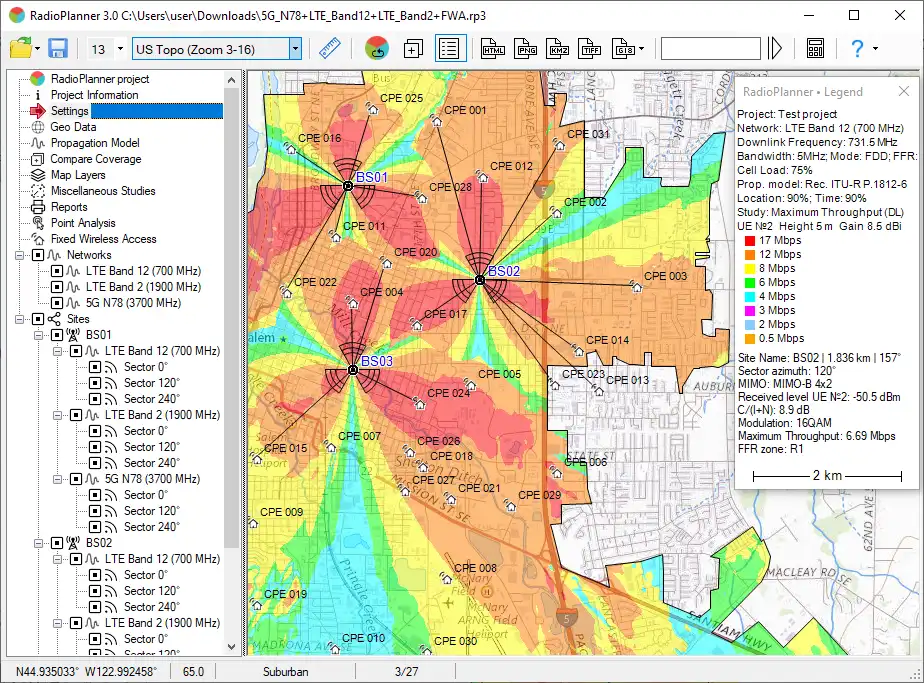

RadioPlanner 3.0

O RadioPlanner é uma ferramenta profissional de engenharia de telecomunicações voltada para o planejamento de radiofrequência (RF) e predição de cobertura de sinal. Desenvolvido pela Wireless Planning, ele não é um software de automação musical de estúdio, mas sim um simulador técnico essencial para engenheiros projetarem a infraestrutura física de transmissão.

O ecossistema divide-se em duas vertentes principais focadas em cenários distintos:

1. RadioPlanner (Versão Externa / Macro)

Projetado para simulações de propagação de ondas eletromagnéticas em áreas abertas (cidades, estados e regiões), utilizando mapas topográficos, dados de elevação de terreno e modelos matemáticos de perdas.

• • Redes Móveis e Segurança Pública: Usado no planejamento de infraestrutura para tecnologias de telefonia e dados como 5G (NR), LTE, UMTS e GSM, além de sistemas profissionais de rádio comunicação digital como TETRA, P25, DMR e NXDN.
  • Radiodifusão Comercial (Broadcasting): Permite simular o alcance geográfico exato de transmissores de Rádio FM/AM e Televisão Digital (nos padrões ISDB-T, DVB-T2 e ATSC). Engenheiros o usam para desenhar os contornos de sinal e evitar interferências com canais adjacentes.
  • Internet das Coisas (IoT / LPWAN): Mapeia a eficiência de gateways para redes de sensores de longo alcance, como LoRaWAN e SigFox, muito aplicados em cidades inteligentes e agricultura de precisão.
  • Comunicação Ar-Solo (Air-to-Ground): Utilizado na engenharia de navegação aérea para prever o alinhamento de rádio de estações base com drones (UAV) ou aeronaves em frequências de micro-ondas.

2. Indoor RadioPlanner (Versão Interna)

Voltado especificamente para a arquitetura interna de edifícios industriais, corporativos ou residenciais.

• • Mapeamento de Wi-Fi: Planeja a melhor disposição de roteadores e Access Points nas frequências de 2.4 GHz, 5 GHz e 6 GHz (Wi-Fi 6E/7).
  • Análise de Atenuação por Barreiras: Permite desenhar ou importar plantas baixas (em CAD ou imagem) e configurar a espessura e o material das paredes (concreto, vidro, drywall). O sistema calcula o quanto o sinal vai enfraquecer ao atravessar cada cômodo.
  • Mapas de Calor (Heatmaps) e Vistoria: Gera mapas coloridos mostrando zonas de sombra (sem sinal), níveis de interferência e taxas de transferência de dados (Throughput). Suporta varreduras passivas para coletar dados reais do ambiente através de adaptadores Wi-Fi comuns.

Principais Recursos Técnicos Gerais

• Modelos de Propagação Avançados: Utiliza algoritmos padronizados internacionalmente (como as curvas da FCC e recomendações ITU-R) para dar precisão científica aos cálculos de potência recebida.
• Estudo de Rotas: O engenheiro pode traçar uma linha contínua em um mapa e o software plota um gráfico detalhando como a recepção varia ao longo daquele trajeto.
• Análise de Interferência Co-canal: Calcula o impacto que duas torres transmitindo na mesma frequência causam uma na outra, ajudando a ajustar o atraso de sinal artificial (Simulcast) para limpar a transmissão.
